ZSG-Z型
水流指示器屬視鏡類儀表閥門其適用于石油、化工、化纖、醫藥、食品、電廠、泵等工業生產管路中，通過視窗能隨時觀察液體、氣體、蒸汽等介質的渾濁度且計量介質流動速度反應情況，是保障正常生產保證產品質量不可缺少的管道附件之一。
水流指示器多為小口徑視鏡，其閥體均為精鑄而成，搭配特定的葉輪、浮球等流向指示裝置，通過特定的視窗可進行介質動向的觀測。根據視窗分別為半球形水流指示器和普通水流指示器，其連接方式多為螺紋式。
適用工況
水流指示器也可用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域或小區域水流動的電信號，此電信號可送到電控箱，但通常不用作啟動消防水泵的控制開關。
訂貨選型
型號 | 規格 | 壓力 | 溫度 |
水流指示器 | 1/4”(10mm)-2”(50mm) | PN2.5-PN16 150LB | -30℃-200℃ |
殼體材質 | 運動配件材質 | 玻璃材質 | 密封件 | 連接標準 |
碳鋼 奧氏體不銹鋼 | PP PTFE 尼龍 | 鈉鈣玻璃 硼硅玻璃 樹脂玻璃 | 三元乙丙橡膠 PTFE 鐵氟龍 | 螺紋/承插（ANSI及GB） 對焊（ANSI及GB） 法蘭（ANSI、DIN、JIS及GB） |

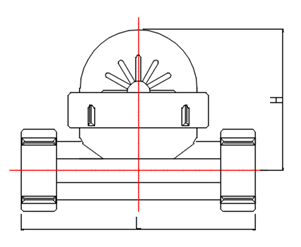

ZSG-Z管道直通視鏡參考尺寸
口徑SIZE | L | H | |
DN | In. | ||
10 | 1/4 | 90 | 60 |
15 | 1/2 | 90 | 60 |
20 | 3/4 | 100 | 65 |
25 | 1 | 100 | 65 |
32 | 1-1/4 | 110 | 70 |
40 | 1-1/2 | 110 | 75 |
50 | 2 | 120 | 80 |
