標準
1、GB 150-2011<壓力容器>
2、SH/T 3411-1999 <石油化工泵用過濾器選用、檢驗及驗收>。
3、HG/T 21637-1991<化工管道過濾器>
4、GB/T 14382-2008<管道用三通過濾器>
作用

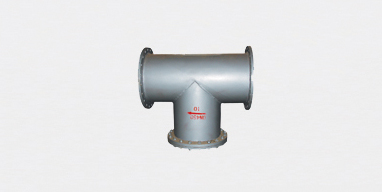

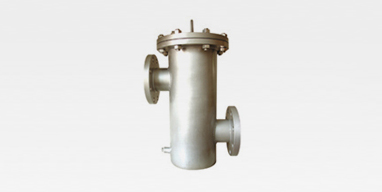

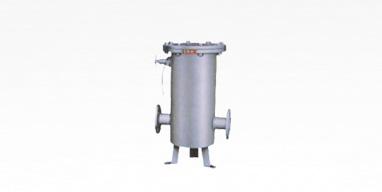

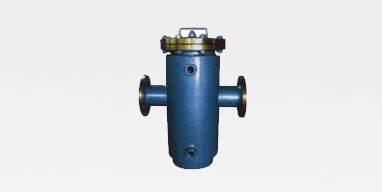

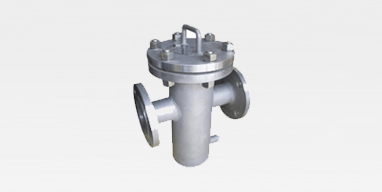

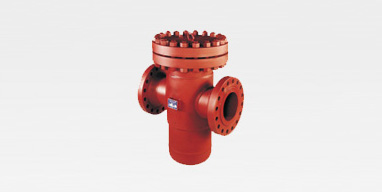

管道過濾器主要由接管、筒體、濾芯、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
優勢
我公司生產的過濾器，達到壓力容器設計和制造條件的過濾器殼體嚴格執行GB150-2011<壓力容器>標準。非壓力容器執行SH/T 3411-1999 <石油化工泵用過濾器選用、檢驗及驗收>、HG/T 21637-1991<化工管道過濾器>或GB/T 14382-2008<管道用三通過濾器>標準執行。
管道過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、等優點。濾芯采用優質不銹鋼制造，內筒為不銹鋼薄板沖孔成形濾筒，緊配絲網結構，活節連接，拆卸清洗方便，適用于啤酒、CIP清洗液的過濾，可根據用戶實際使用情況，選用20-500目不銹鋼絲網配套。
當液體通過筒體進入濾芯后，固體雜質顆粒被阻擋在濾芯內，而潔凈的流體通過濾芯、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。
適用范圍
管道過濾器主要分為兩種：

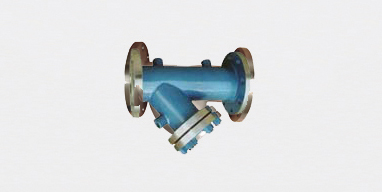

1管道粗過濾器分為氣體過濾器和液體過濾器兩種。氣體過濾器適用于氣固分離流域，可用于氣體凈化、分成回收等。液體過濾器適用于液固分離領域，如潤滑油過濾、石油化工行業過濾以及污水處理等。其主要適用的物料有：
1.1化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。
1.2化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。
1.3制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
1.4食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。
1.5供氣物料：氧氣、氫氣、氮?dú)獾取?/span>

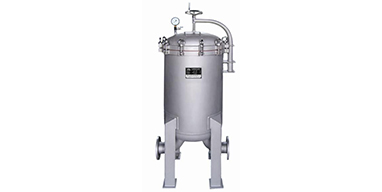

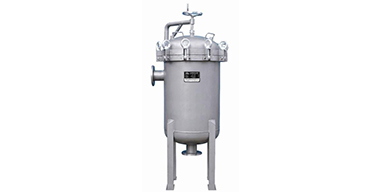

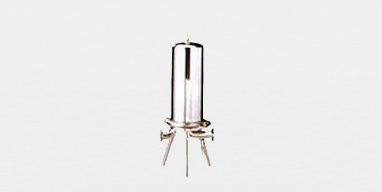

2 精密過濾器（又稱作保安過濾器），筒體外殼一般采用不銹鋼材質制造，內部采用PP熔噴、線燒、折疊、鈦濾芯、活性炭濾芯等管狀濾芯作為過濾元件，根據不同的過濾介質及設計工藝選擇不同的過濾元件，以達到出水水質的要求。用于各種懸浮液的固液分離，環境要求比較高的，過濾精度比較高的藥液過濾，適用范圍廣，適用于醫藥、食品、化工、環保、水處理等工業領域。
2.1 過濾精度高，濾芯孔徑均勻
2.2 過濾阻力小，通量大、截污能力強，使用壽命長。
2.3 濾芯材料潔凈度高，對過濾介質無污染。
2.4 耐酸、堿等化學溶劑。
2.5 強度大，耐高溫，濾芯不易變形。
2.6 價格低廉，運行費用低，易于清洗，濾芯可更換。
型號規格寫法

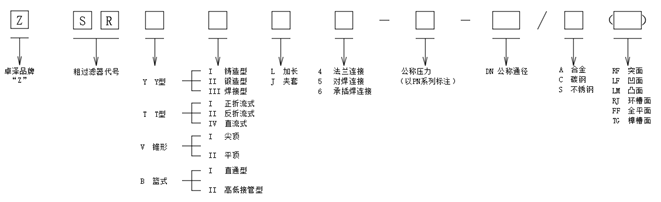

粗過濾器型號寫法

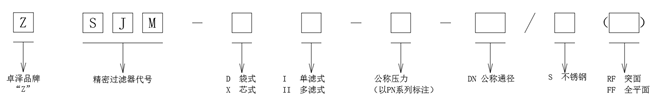

精細過濾器型號寫法

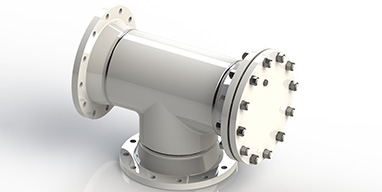

例如：加長型直流式T型過濾器 DN100 法蘭連接PN16 RF面 碳鋼材質
選型
過濾精度換算
|
目數 Mesh |
可攔截粒徑 |
絲徑 （mm） |
有效面積 （%） |
目數 Mesh |
可攔截粒徑 |
絲徑 （mm） |
有效面積 （%） |
||
|
In. |
um |
In. |
um |
||||||
|
5 |
3900 |
0.662 |
66 |
100 |
0.0059 |
149 |
0.081 |
46 |
|
|
10 |
0.0787 |
2000 |
0.508 |
64 |
120 |
0.0049 |
125 |
0.081 |
38 |
|
20 |
0.0331 |
841 |
0.315 |
57 |
140 |
0.0041 |
105 |
0.081 |
38 |
|
30 |
0.0232 |
595 |
0.234 |
53 |
170 |
0.0035 |
88 |
0.075 |
38 |
|
35 |
0.0197 |
500 |
0.234 |
48 |
200 |
0.0029 |
74 |
0.071 |
35 |
|
40 |
0.0165 |
420 |
0.192 |
46 |
230 |
0.0024 |
63 |
0.065 |
35 |
|
45 |
0.0138 |
354 |
0.175 |
50 |
270 |
0.0021 |
53 |
0.065 |
35 |
|
50 |
0.0117 |
297 |
0.152 |
50 |
325 |
0.0017 |
44 |
0.051 |
33 |
|
60 |
0.0098 |
250 |
0.122 |
51 |
400 |
0.0015 |
37 |
0.051 |
33 |
|
70 |
0.0083 |
210 |
0.115 |
50 |
425 |
0.0013 |
33 |
0.051 |
32 |
|
80 |
0.0070 |
177 |
0.102 |
48 |
500 |
0.0010 |
25 |
0.051 |
30 |
釋義：
過濾精度簡稱為過濾度，即以微米級顆粒計數的過濾效率。正如在液壓系統研究文獻中所指出的，名義過濾度”不說明問題，故在飛機液壓系統中已不再使用。但對其他一些對污染研究不多的領域，如車用三濾行業燃油系統，目前也不用名義過濾度，這一古老的名詞了。
過濾精度其實就是過濾器的濾芯的孔徑；包含雜質的溶液通過過濾網時，允許通過的大顆粒的尺寸。過濾精度標志為微米，表示著過濾器的過濾性能。測出過濾效率（或過濾比率）過濾度形成。通常稱過濾器的過濾度都指名義過濾度。
過濾精度也是“絕對過濾度”它是根據通過過濾器的顆粒的大尺寸而定的。它在燃油濾中也被淘汰。飛機燃油濾只規定采用β值標稱法。繼續使老方法是不正確的。
材質
1、殼體：碳鋼：A216-WCB、20#、低溫合金鋼、鎮靜鋼、等銅：鋁青銅不銹鋼：奧氏體不銹鋼、雙相不銹鋼、超級不銹鋼特材：TA2、哈氏合金、鋯
2、濾芯：奧氏體不銹鋼、雙相不銹鋼、超級不銹鋼、TA2、PTFE、防腐涂料處理等
3、密封件：非金屬平墊片、金屬平墊片、金屬纏繞墊、金屬環墊等
1、法蘭：ANSI、DIN、JIS和GB系列
2、螺紋：公制和英制
3、對焊（BW）和承插焊（SW）：A系管徑和B系管徑
4、卡箍：ANSI、DIN、JIS和GB系列
